Partech 7300w2 Monitor for the WaterWatch2 Range
Kategori : Kalibrasi dan Sistem Pemantauan

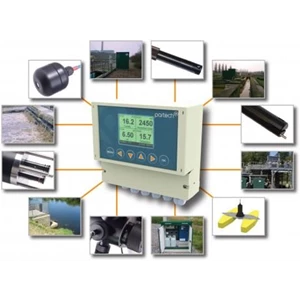

Monitor berspesifikasi standard yang mendukung seluruh koneksi yang dibutuhkan hingga 2 sensor dan sistemnya dapat diperluas dengan expansion boxes untuk menyediakan 16 parameter dalam kombinasi apapun.
Dengan memberikan user koneksi berbagai sensor untuk sekali memonitor dan dengan pilihan kabel keluaran single MODBUS atau PROFIBUS, 7300w2 mengurangi biaya instalasi dengan sangat baik, mempersiapkan kompleksitas dan konfigurasi peralatan.
Sensor DO, MLSS dan ORP atau pH dalam jalur aerasi atau Turbidity, pH dan suhu pada titik aliran akhir merupakan 2 contoh bahwa 7300w2 dapat memaksimalkan user 60% dibandingkan monitor terpisah untuk masing-masing sensor. Jaringan 7300w2 dapat juga diperluas, sehingga titik pengukuran tambahan dapat ditambahkan pada waktu berikutnya.
Spesifikasi Data
|
Fisik
|
|
Dimensi (TxLxP)
|
185 x 215 x 95 mm
|
|
Berat
|
1.4 kg
|
|
Protection Class
|
IP65
|
|
Enclosure Material
|
ABS
|
|
Cable Entry
|
1x M20, 4x M16, 1x M12
|
|
Cable Core Size
|
Ukuran Konduktor Max. 2.5 mm²
|
|
Listrik
|
|
|
Power Suplai
|
100 hingga 240 VAC 50/60 Hz
|
|
Power Rating
|
30 W
Jika lebih dari 2 TurbiTechw² Sensor digunakan, maka pasokan listrik eksternal mungkin diperlukan
|
|
Data Lingkungan
|
|
|
Suhu Operasi/Penyimpanan
|
-20 hingga 60ºC, 0-95% Kelembaban relatif, tidak berembun.
|
|
Lokasi
|
Indoor/Outdoor Ruang
|
|
Tampilan Pengguna
|
|
|

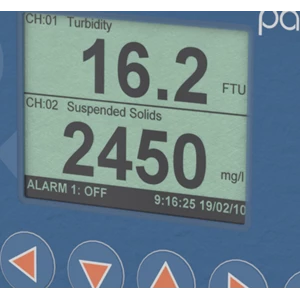

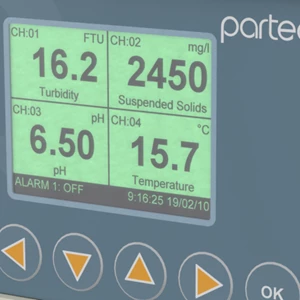

Layar / Display
|
Graphical LCD, Black on White, Transreflective
|
|
Area Layar
|
78 x 59 mm
|
|
Back Light
|
On/Off/On after Keypress with user adjustable contract
|
|
Membrane Keypad
|
6 Key, pillow embossed, 20 mm diameter
|
|
Input
|
|
Sensor
|
2x ModTechw², RS485
|
|
Sambungan
|
Input tambahan untuk alat tambahan seperti sample presence detectors. Koneksi ini dapat juga digunakan untuk mendayakan alat seperti itu.
|
|
Output
|
|
|
Serial Communications
|
Modbus RTU on RS485
Profibus DP via Interface Unit
|
|
Analogue
|
2x 4-20 mA, muatan maksimal 750 ohm
|
|
Relays
|
3
|
|
Relay Type
|
SPCO
|
|
Relay Rating
|
Max 2A @ 30VDC/230VAC
|
|
Koneksi Sambungan
|
Dapat dikonfigurasikan untuk Remote Input, Device Power.
|
